Линейные вводы 110 кВ воздух-воздух - проходной изолятор 110 кВ

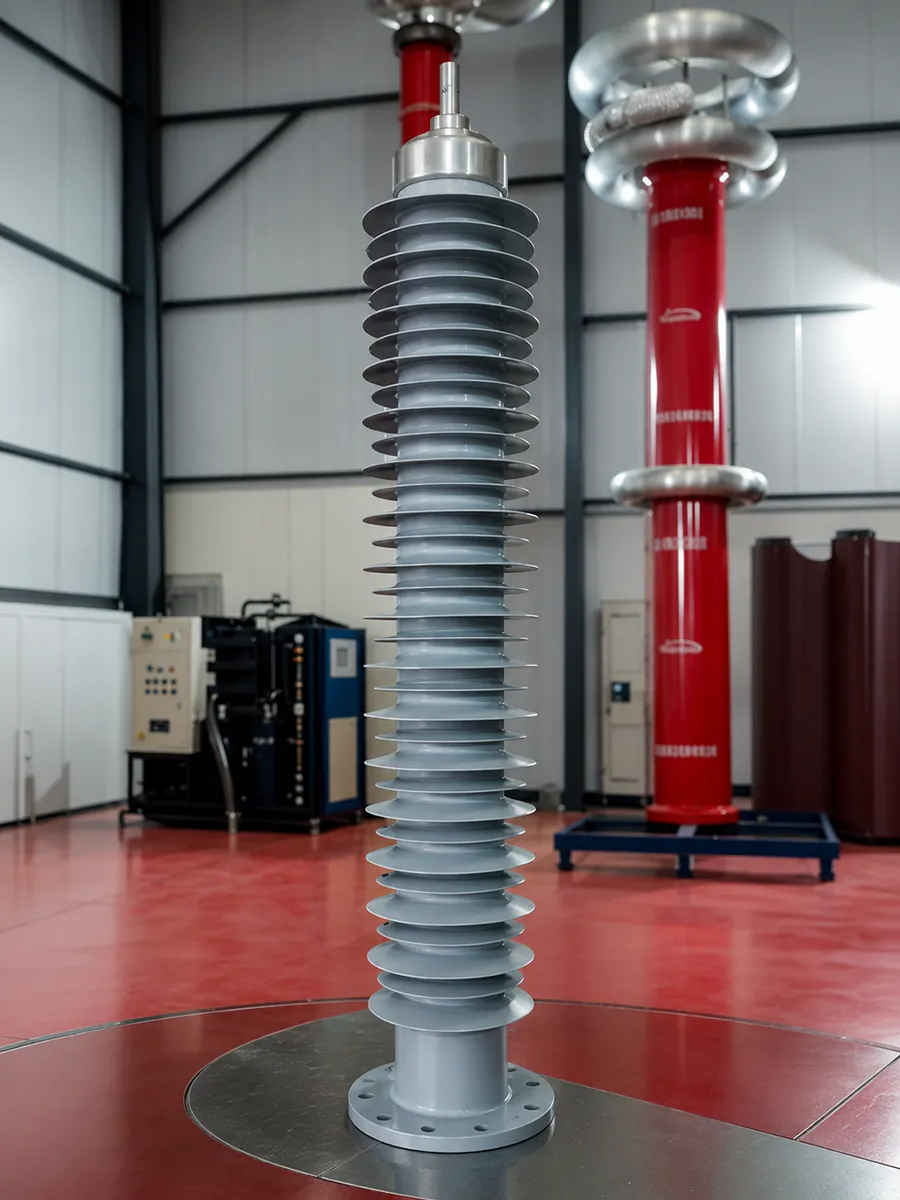

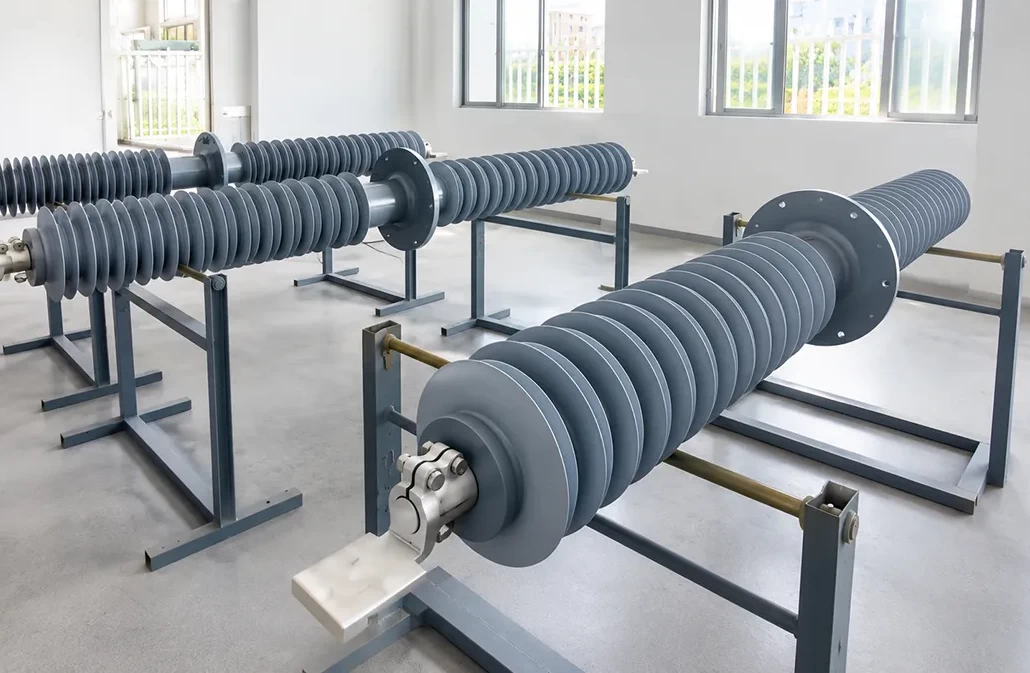

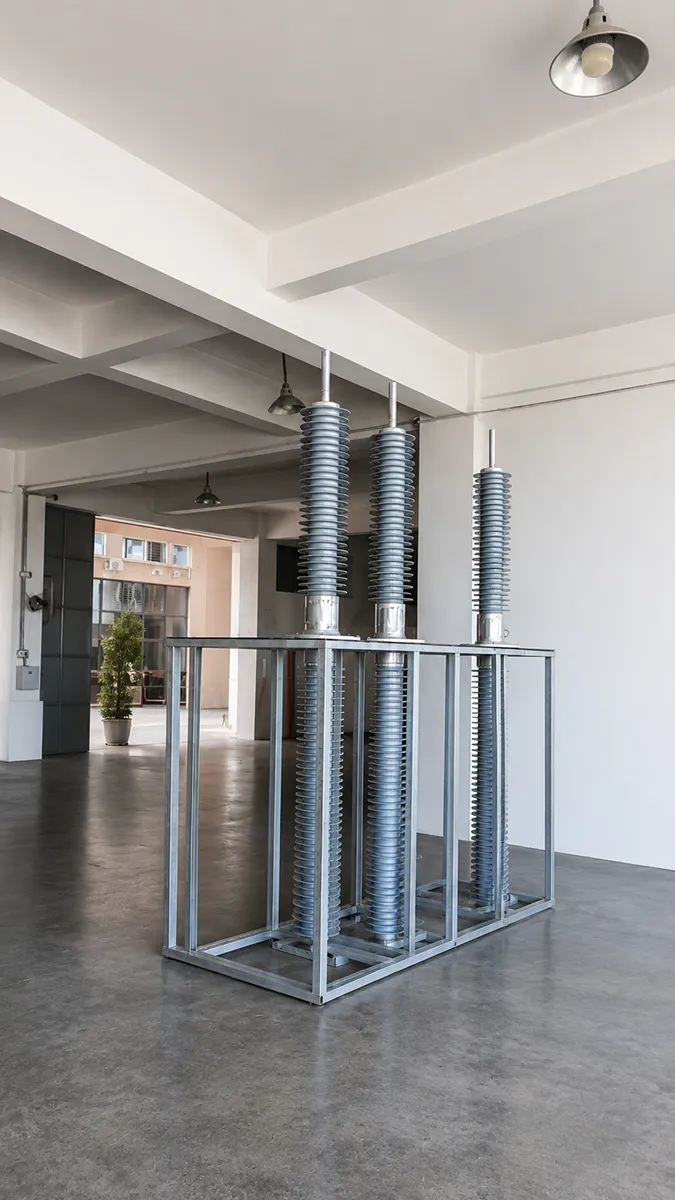

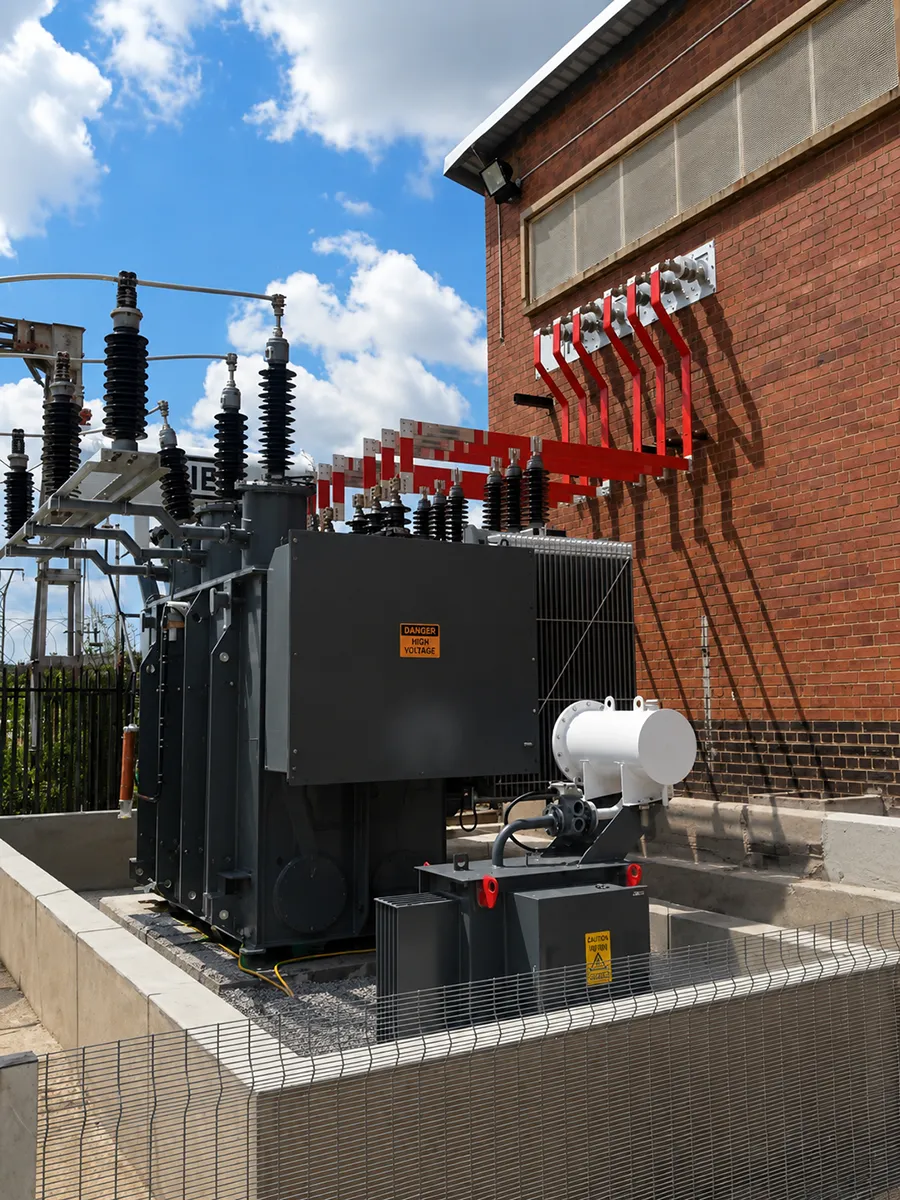

Линейные вводы на напряжение 110 кВ предназначены для установки в стенах и перекрытиях зданий распределительных устройств. По сути, высоковольтный ввод представляет собой проходной изолятор 110 кВ сложной конструкции, включающий внешнюю и внутреннюю изоляцию.

Размеры ввода определяются классом напряжения, номинальным током, условиями эксплуатации и конструктивными особенностями распределительного устройства. Наиболее эффективным решением для таких вводов является применение твердой внутренней изоляции конденсаторного типа по технологии RIF — Resin Impregnated Fiberglass, то есть стекловолокно, пропитанное смолой. В качестве внешней изоляции используется полимерная кремнийорганическая резина.

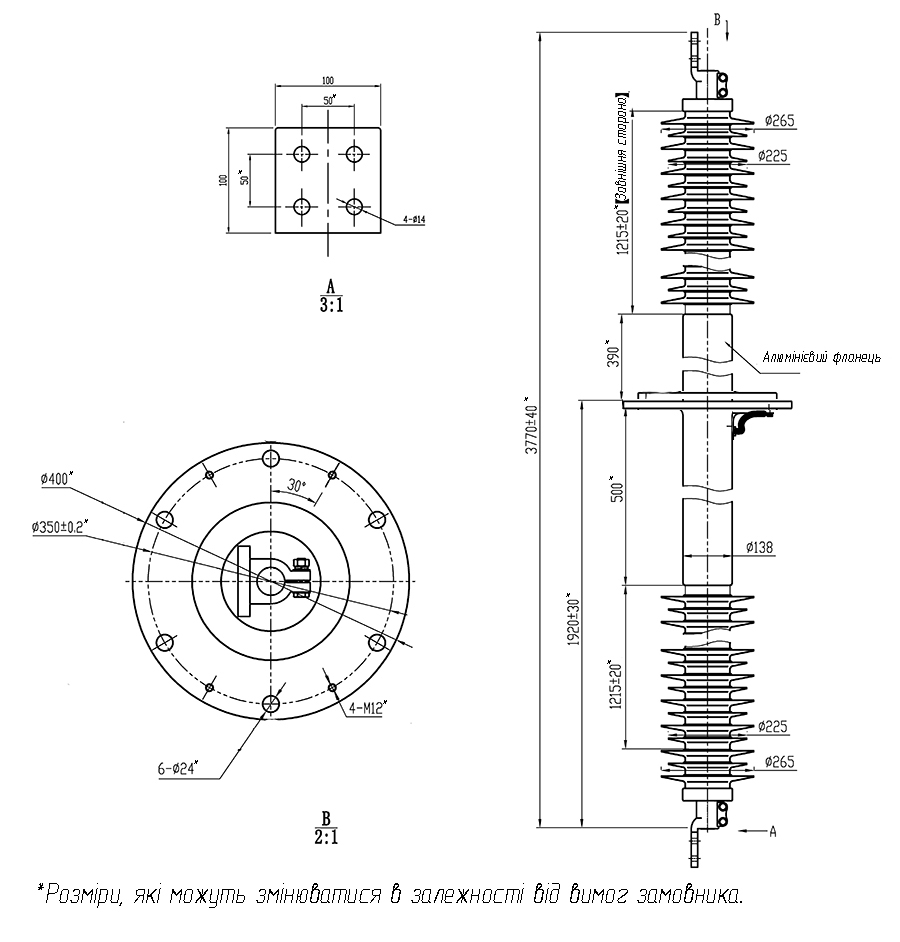

Конструкция линейного ввода 110 кВ

Конструкция линейного ввода включает следующие основные элементы:

Контактная клемма предназначена для присоединения проводников высокого потенциала. Как правило, она изготавливается из меди.

Стяжной узел обеспечивает необходимую механическую прочность ввода, герметичность конструкции и надежную фиксацию его элементов.

Полимерная защитная оболочка является внешней изоляцией ввода. Она обеспечивает необходимое разрядное расстояние и требуемую длину пути утечки по наружной поверхности изоляции.

Изоляционный остов является внутренней изоляцией ввода. Он выравнивает электрическое поле в радиальном и аксиальном направлениях за счет размещения конденсаторных обкладок внутри изоляционного тела.

Соединительная втулка предназначена для размещения измерительного вывода и опорного фланца ввода.

Опорный фланец служит для закрепления ввода в месте его установки.

Заземляемая обкладка — это последняя обкладка изоляционного остова, имеющая постоянный электрический контакт с измерительным выводом, если он предусмотрен конструкцией. При отсутствии измерительного вывода она соединяется с заземлением.

Преимущества вводов с полимерной внешней изоляцией

Вводы 110 кВ с полимерной внешней изоляцией обладают рядом важных преимуществ:

• полностью сухая, взрыво- и пожаробезопасная конструкция;
• отсутствие необходимости в обслуживании в процессе эксплуатации;
• стабильность изоляционных свойств в течение всего срока службы;
• высокая трекингостойкость;
• гидрофобность внешней изоляции, снижающая вероятность перекрытия даже при увлажнении загрязненной поверхности;
• эластичность полимерной изоляции, уменьшающая риск повреждений при транспортировке, монтаже и эксплуатации, в том числе в условиях военного положения;
• отсутствие ограничений по углу установки ввода относительно вертикали;
• стойкость к сейсмическим нагрузкам;
• минимальная масса по сравнению с традиционными маслонаполненными или фарфоровыми конструкциями.

Внутренняя изоляция

Внутренняя твердая RIF-изоляция является основной конструктивной частью высоковольтного ввода. Она обладает высокой надежностью и длительным сроком службы благодаря низким диэлектрическим потерям, низкому уровню частичных разрядов и высокой термической стойкости.

Применение RIF-изоляции исключает необходимость использования трансформаторного масла в качестве изоляционного компонента, что значительно повышает безопасность и удобство эксплуатации вводов.

Для выравнивания электрического поля и равномерного распределения потенциала внутри изоляционного остова размещаются конденсаторные обкладки. Ближайшая к центральному токопроводу обкладка имеет с ним электрический контакт, а последняя, заземляемая обкладка, соединяется с измерительным выводом или заземлением.

Материалы, применяемые при изготовлении изоляционного остова, обеспечивают необходимую механическую прочность, трещиностойкость и устойчивость к воздействию эксплуатационных нагрузок. Надежность такой конструкции подтверждается механическими, климатическими и сейсмическими испытаниями, а также длительным опытом эксплуатации вводов с RIF-изоляцией.

Внешняя изоляция

Внешняя изоляция закрывает верхнюю и нижнюю части изоляционного остова и выполняется из полимерной кремнийорганической резины. Она защищает внутреннюю изоляцию от увлажнения, загрязнений и воздействия внешней среды, а также обеспечивает необходимую длину пути утечки по наружной поверхности ввода.

Благодаря гидрофобным свойствам полимерной изоляции снижается вероятность поверхностных разрядов и перекрытий при эксплуатации в условиях повышенной влажности и загрязненной атмосферы. Такая конструкция особенно эффективна для объектов энергетики, где требуется высокая надежность, безопасность и минимальные эксплуатационные затраты.

Комплект поставки

• Высоковольтный ввод 110 кВ;
• Паспорт на изделие;
• Руководство по эксплуатации;
• Протоколы заводских испытаний.

Возможные варианты обозначения: Проходной изолятор 110 кВ, проходной изолятор 110 кВ 800 А, проходной изолятор 110 кВ 1250 А, проходной изолятор 110 кВ 2000 А,
