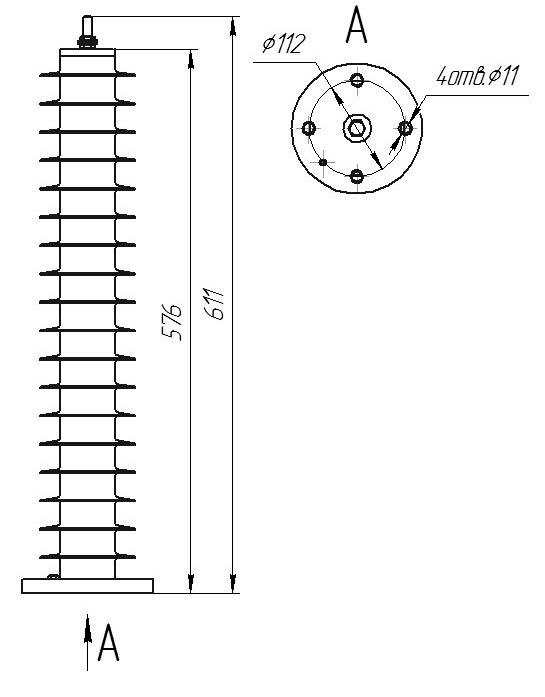

Ограничитель перенапряжения ОПН-П-35/40,5/10/550 УХЛ1 — купить в Украине

Ограничитель перенапряженя ОПН-П-35/40,5/10/550 УХЛ1 — это высоконадежный защитный аппарат, предназначенный для защиты изоляции электрооборудования сетей переменного тока частотой 50 - 60 Гц с номинальным напряжением 35 кВ. Благодаря использованию высоконелинейных варисторов на основе оксида цинка (ZnO) без последовательных искровых промежутков устройство обеспечивает мгновенную реакцию на возникновение коммутационных и атмосферных перенапряжений.

В условном обозначении ограничителей буквы и цифры означают:

• О - ограничитель;
• П – перенапряжения;
• Н - нелинейный;
• П -полимерный: материал защитной ребристой оболочки — кремнийорганические резиновые смеси;
• 35 - класс напряжения сети, кВ;
• 40,5 - наибольшее длительно допустимое рабочее напряжение, кВ;
• 10 - номинальный разрядный ток, кА;
• 550 - ток пропускной способности, А;
• УХЛ1 - климатическое исполнение и категория размещения.

В основе ОПН-П-35 находятся варисторы — высоконелинейные резисторы на основе оксида цинка (ZnO).

• Активная часть: колонка варисторов, которые мгновенно изменяют свое сопротивление при возникновении импульса напряжения.
• Корпус:изготовлен из молекулярно-плотной силиконовой резины методом литья под давлением. Это обеспечивает полную герметичность и исключает возникновение внутренних разрядов.
• Концевые детали: выполнены из алюминия для надежного подключения к сети и заземлению..

В отличие от вентильных разрядников серии РВС-35, современные ограничители ОПН-П-35 имеют ряд существенных преимуществ.:

1. Отсутствие искровых промежутков: ОПН срабатывает мгновенно, без задержки, характерной для РВС, что гарантирует более высокий уровень защиты изоляции.
2. Стабильность характеристик: варисторы не стареют так быстро, как искровые промежутки разрядников, и не требуют постоянного обслуживания.
3. Герметичность и взрывобезопасность: полимерный корпус ОПН-П не разлетается на осколки при критических авариях, в отличие от фарфоровых корпусов РВС.
4. Малый вес и габариты: ОПН-П легче в 3–4 раза, что упрощает монтаж.

Ключевые преимущества данной модели:

• Герметичность и долговечность: корпус изготовлен из трекингостойкого полимерного композита, что гарантирует стойкость к ультрафиолету, влаге и загрязнениям окружающей среды.

• Гарантийный срок эксплуатации : 5 лет.

• Высокая энергоёмкость: ОПН-П-35/40,5/10/550 выдерживает значительные импульсные токи, обеспечивая стабильный уровень защиты в течение всего срока эксплуатации — более 30 лет.

• Безопасность: взрывобезопасное исполнение исключает повреждение соседнего оборудования и обеспечивает защиту персонала в случае возникновения аварийной ситуации.

Комплект поставки:

• Ограничитель перенапряжения;
• Паспорт на изделие;
• уководство по эксплуатации, включающее чертеж ОПН-35;
• Протокол заводских испытаний;
• Сертификат
• По требованию заказчика ограничители перенапряжений ОПН 35 могут быть укомплектованы регистратором срабатываний типа JCQ3, JCQF2, ИТ-Д1, РС-1М и изоляционным основанием.

Ограничители перенапряжений прошли испытания в аккредитованном испытательном центре, имеющем соответствующую аккредитацию, согласно требованиям IEC 60099 и ДСТУ IEC 60099.
