ИППУ-35/4000-30 УХЛ1
Купить ИППУ-35/4000 УХЛ1 в Украине Вы можете, связавшись с нами любым удобным для Вас способом. Доставка по Украине осуществляется любым удобным для Вас перевозчиком. Цена проходного изолятора на напряжение 35 кВ от 110000,00 грн. зависит от их электрических характеристик и комплектации.
›

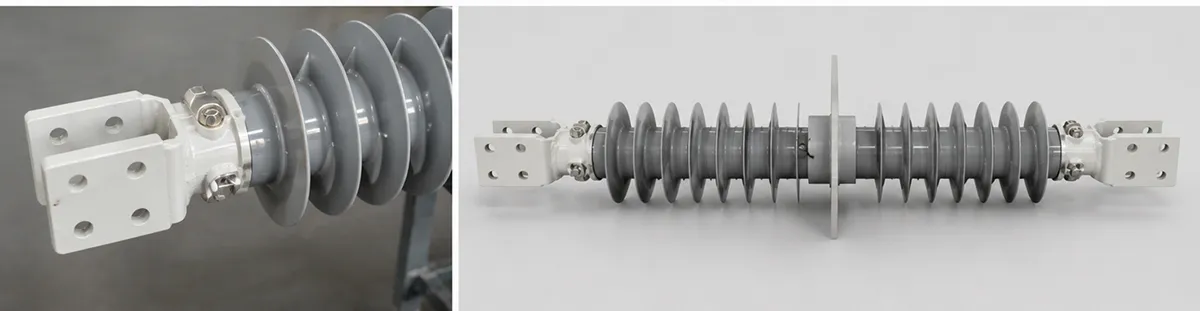

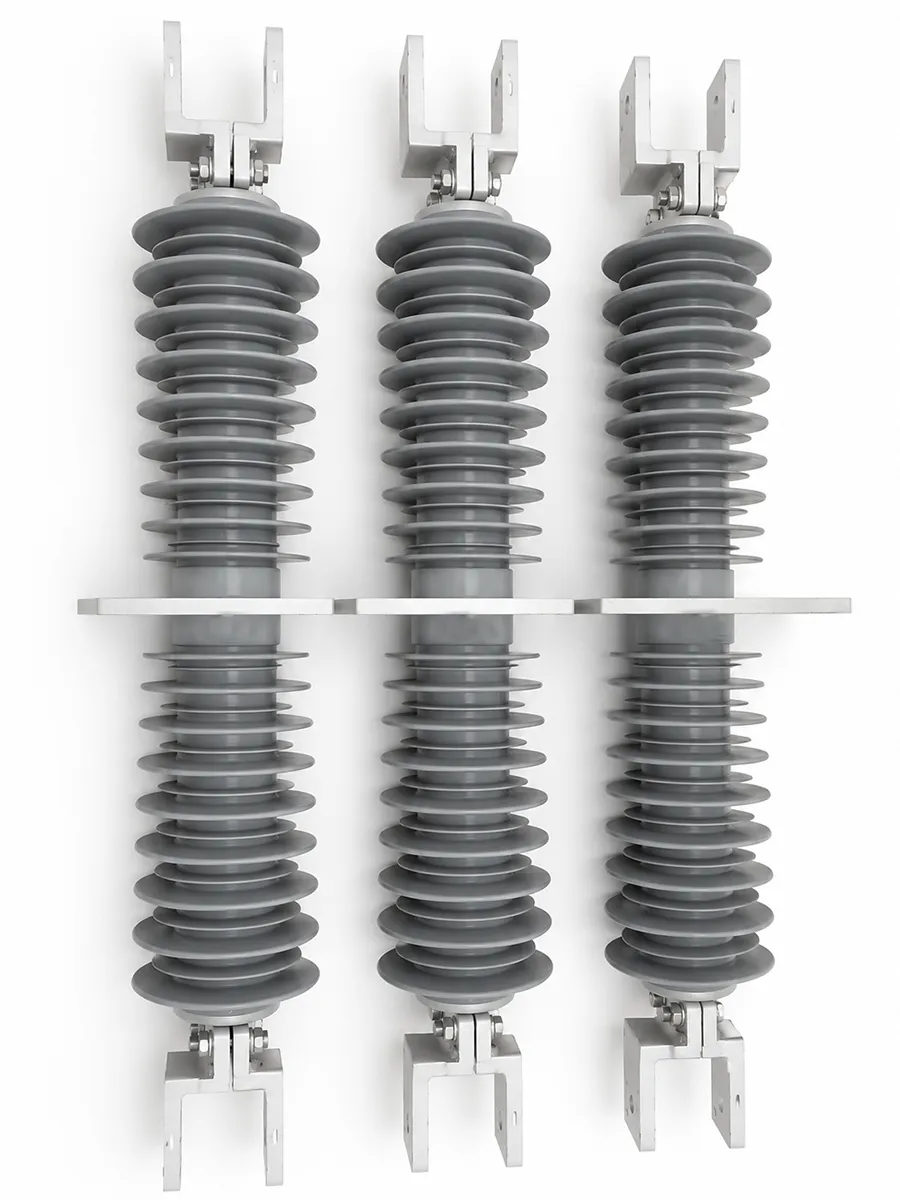

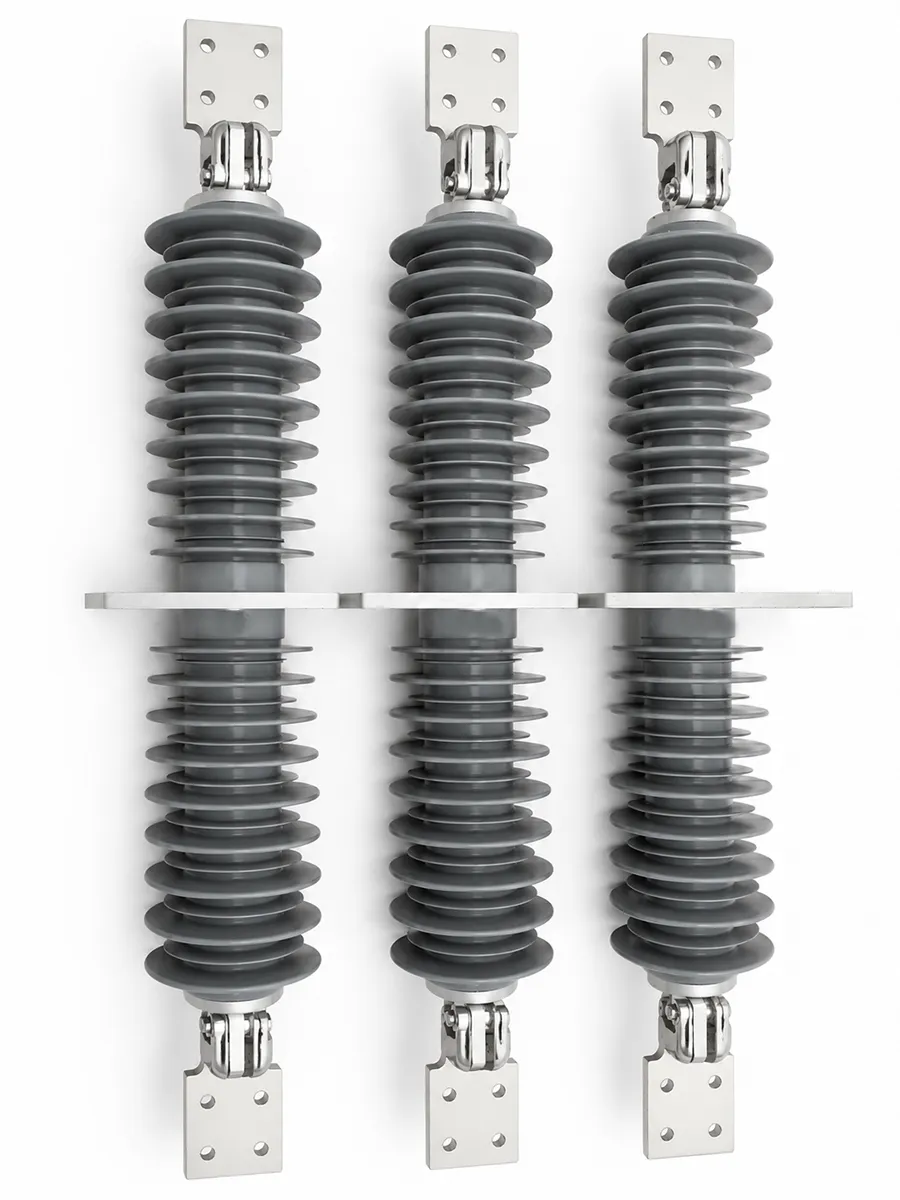

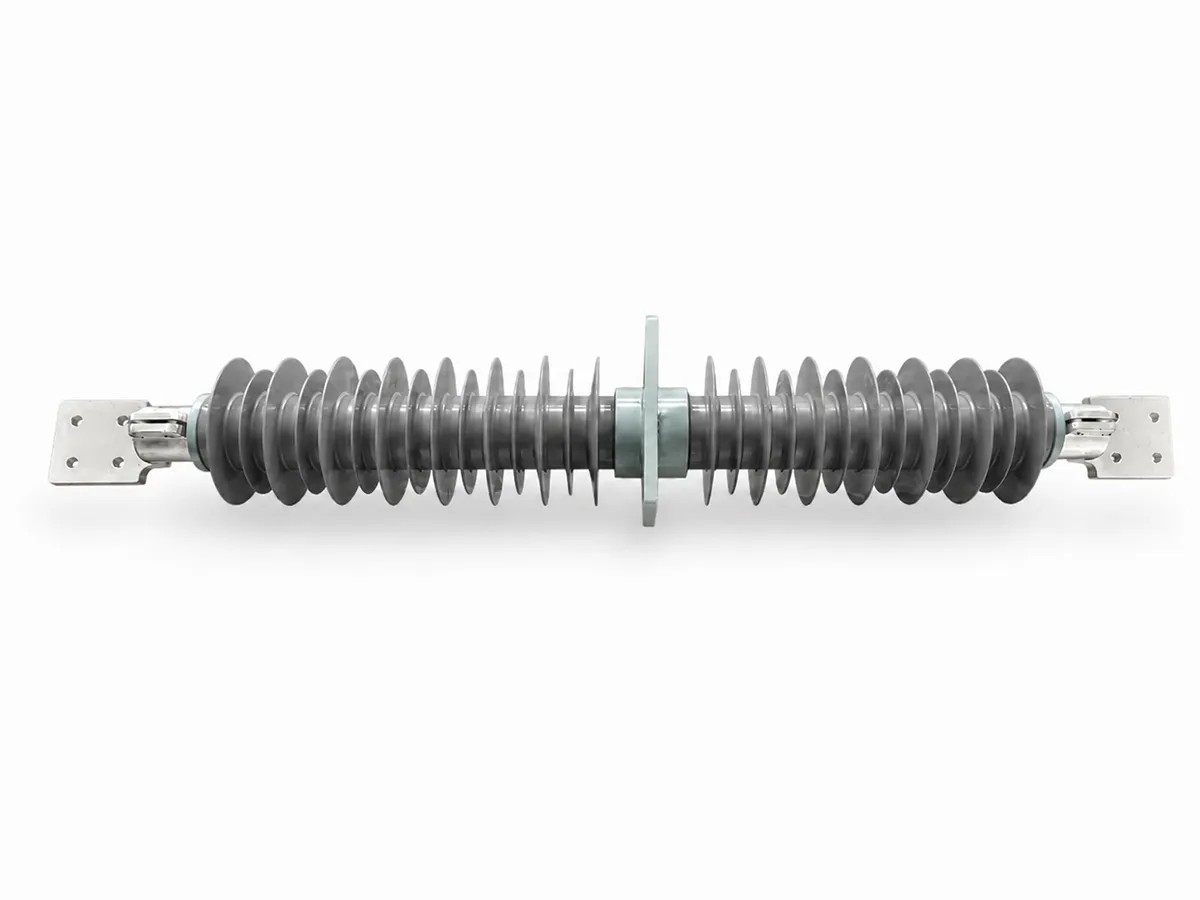

Проходной изолятор ИППУ-35/4000-30 УХЛ1 с полимерной изоляцией пропускной способностью 4000 ампер
Проходной изолятор ИППУ-35/4000-30 УХЛ1 аналог керамического изолятора ИП-35/4000-12,5 УХЛ1, ИП-35/4000-20 УХЛ1, ИП-35/4000-30 УХЛ1, предназначен для ввода и изоляции токоведущих частей закрытых распределительных устройств электрических станций и подстанций (ТП), комплектных распределительных устройств (КТП), соединения с открытыми распределительными устройствами или линиями электропередачи на переменное напряжение 30 кВ частоты до 100 Гц, для работы в атмосфере типов I или II, а также для закрытых токопроводов.
Основные преимущества проходных изоляторов ИППУ-35/4000-30 УХЛ1
- Полимерная изоляция устойчива к атмосферным воздействиям, влаге, загрязнениям и ультрафиолету.
- Высокая электрическая прочность обеспечивает надёжную изоляцию токоведущих частей в сетях класса напряжения 35 кВ.
- Обеспечение более равномерное распределение электрического поля внутри изоляционной конструкции, что исключает возникновение плавающего потенциала
- Механическая надёжность конструкции позволяет выдерживать изгибающие нагрузки.
- Меньший вес по сравнению с фарфором упрощает транспортировку, монтаж и обслуживание оборудования.
- Полимерная изоляция менее чувствительна к ударам и сколам при перевозке, монтаже и эксплуатации, а также в условиях боевых действий.
- За счёт меньшего веса полимерных изоляторов снижается нагрузка на несущие конструкции, что может упрощать их проектирование, монтаж и стоимость.
- Различные варианты исполнения позволяют заменить существующий изолятор без изменения конструкции места установки.
- Климатическое исполнение УХЛ1 позволяет применять изоляторы в условиях наружной установки.
Расшифровка условного обозначения
В условном обозначении проходных изоляторов буквы и цифры означают:
- ИППУ —Изолятор проходной полимерный усиленный;
- 35 — класс напряжения сети, кВ;
- 4000 — пропускная способность, А;
- 8, 12,5, 20, 30 — минимальная разрушительная сила при изгибе, кН;
- УХЛ1 — климатическое исполнение и категория размещения.
Комплект поставки
- Изолятор;
- Паспорт на изделие;
- Руководство по эксплуатации;
- Протоколы заводских испытаний.
Возможные варианты обозначения:ИП-35/4000-7,5 УХЛ1, ИПУ-35/4000-7,5 УХЛ, ИППУ-35/4000-12,5 УХЛ1, ИППУ-35/4000-20 УХЛ1, ППЦ-35/4000-12,5 УХЛ1, ППЦ-35/4000-20 УХЛ1
Технические характеристики изоляторов ИППУ-35/4000-30 УХЛ1
Наименование характеристики |
Ед. изм. |
Значение |
1 Класс напряжения сети |
кВ |
35 |
2 Номинальное напряжение |
кВ |
40,5 |
3 Нормированная разрушающая механическая сила при изгибе, не менее, кН |
кН |
8, 12,5, 20, 30 |
4 Напряжение выдерживаемого грозового импульса «1,2/50» кВ: |
кВ |
200 |
5 Выдерживаемое напряжение промышленной частоты в сухом состоянии: |
кВ |
95 |
6 Пропускная способность |
А |
4000 |
7 Длина пути утечки, внешней/внутренней изоляции, не менее |
мм |
1260/810 |
8 Высота установки над уровнем моря, не более |
м |
1000 |
9 Масса ограничителя, не более |
кг |
зависит от конфигурации |

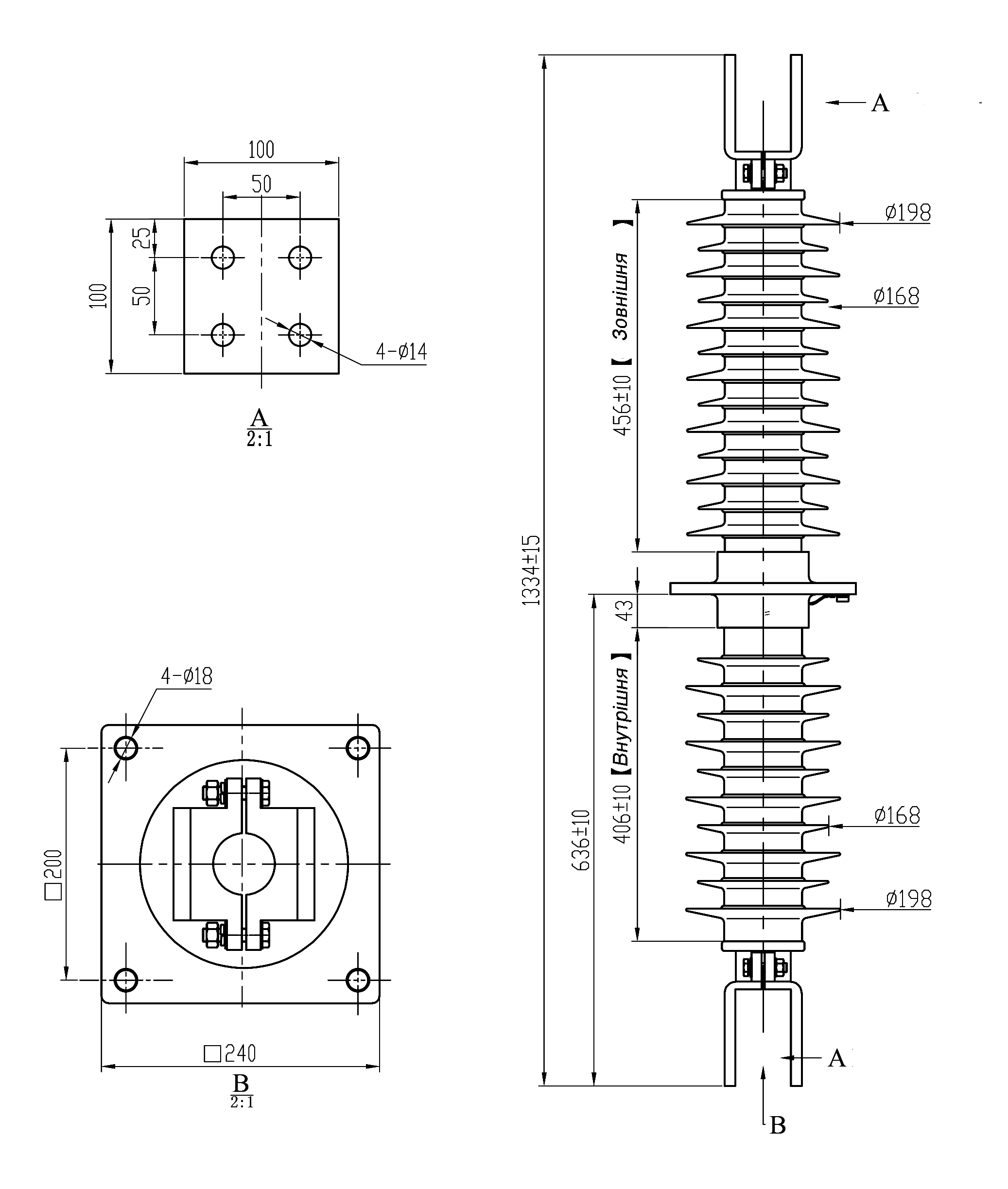

По требованию заказчика имеется возможность изменения присоединительных размеров.
