Обмежувач перенапруги ОПНп-110/86/10/600 УХЛ1

Обмежувачі перенапруг 110 кВ призначені для захисту високовольтного обладнання електростанцій, підстанцій та ліній електропередачі від грозових та комутаційних перенапруг. У мережах класу 110 кВ навіть короткочасний імпульс перенапруги може призвести до пошкодження ізоляції трансформаторів, вимикачів, роз’єднувачів, вимірювальних трансформаторів, кабельних муфт, вводів та іншого дороговартісного обладнання. Застосування ОПН дозволяє обмежити небезпечний рівень напруги та відвести імпульсний струм у землю, зберігши працездатність обладнання і підвищивши надійність електропостачання.

В умовному позначенні обмежувачів букви та цифри означають:

• О - обмежувач;
• П – перенапруги;
• Н - нелінійний;
• п - полімерний (матеріал захисної ребристої оболонки- кремнійорганічні гумові суміші);
• 110 - клас напруги мережі, кВ;
• 86 - найбільша тривало допустима робоча напруга, кВ;
• 10 - номінальний розрядний струм, кА;
• 600 - струм пропускної здатності, А;
• УХЛ1 - кліматичне виконання та категорія розміщення.



Для чого потрібні ОПНп-110/86/10/600 УХЛ1

ОПН 110 кВ встановлюються між захищуваним обладнанням або захищуваною точкою електричної мережі та заземлювальним пристроєм підстанції. При виникненні грозової або комутаційної перенапруги обмежувач різко знижує свій опір і відводить імпульсний струм у заземлювальний пристрій, обмежуючи напругу до безпечного для ізоляції рівня. ОПН 110 кВ застосовуються на відкритих розподільчих пристроях, підстанціях, лінійних вводах, трансформаторних приєднаннях, вузлах компенсації реактивної потужності, а також у складі іншого високовольтного обладнання, де потрібен надійний захист ізоляції від імпульсних і комутаційних перенапруг.

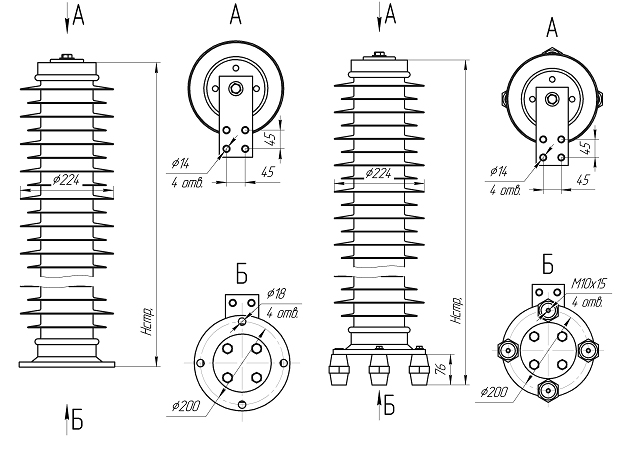

Конструкція обмежувача перенапруг ОПНп-110/86/10/600 УХЛ1

Обмежувач перенапруг 110 кВ являє собою безіскровий апарат на основі металооксидних варисторів. Основним робочим елементом є послідовно з’єднані варисторні блоки (ZnO) на основі оксиду цинку. Вони мають різко нелінійну вольт-амперну характеристику: при робочій напрузі мають великий опір і працюють як ізолятор, а при перенапрузі миттєво переходять у провідний стан.

Конструктивно ОПН 110 кВ включає в себе:

• колонку металооксидних варисторів (ZnO);
• струмопровідні електроди та контактні елементи;
• склопластиковий силовий каркас;
• полімерну силіконову ребристу оболонку;
• верхній і нижній фланці для підключення та кріплення;
• за необхідності — ізолювальну основу, лічильник імпульсів або реєстратор спрацьовувань JCQF-C1 10/800, JCQ-3,  ИТ-Д1, РС-1М, EXCOUNT, або аналогічні..

Полімерна силіконова оболонка забезпечує необхідну довжину шляху витоку, стійкість до атмосферних впливів і роботу в умовах забруднення. Завдяки гідрофобним властивостям силікону на поверхні обмежувача не утворюється суцільна провідна плівка води, що знижує ризик поверхневих струмів і перекриття ізоляції.

Принцип дії ОПНп-110/86/10/600

У нормальному режимі роботи обмежувач перенапруг практично не впливає на роботу мережі. Через варисторну колонку протікає лише невеликий струм провідності. При виникненні грозової або комутаційної перенапруги опір металооксидних варисторів різко зменшується, і імпульсний струм відводиться через обмежувач у землю.

Після завершення імпульсу варистори знову переходять у стан високого опору, а обмежувач повертається до нормального робочого режиму. Такий принцип дії дозволяє багаторазово захищати обладнання без застосування іскрових проміжків і без необхідності обслуговування після кожного спрацьовування.

Переваги обмежувачів перенапруги ОПНп-110/86/10/600 УХЛ1

Полімерні ОПН 110 кВ мають низку переваг: вони легші за масою, зручніші під час монтажу та транспортування, мають високу механічну міцність і стійкість до забруднень. У разі внутрішнього пошкодження полімерна конструкція не утворює небезпечного розльоту фарфорових уламків, що підвищує безпеку експлуатації на підстанціях.

Основні переваги ОПН 110 кВ:

• ефективне обмеження грозових та комутаційних перенапруг;
• безіскрова конструкція на основі металооксидних варисторів;
• стабільна робота при тривалій робочій напрузі;
• висока здатність до поглинання енергії імпульсу;
• силіконова оболонка зі стійкою гідрофобністю;
• стійкість до ультрафіолету, вологи та атмосферного забруднення;
• мала маса порівняно з фарфоровими аналогами;
• підвищена вибухобезпечність при аварійних режимах;
• можливість експлуатації на відкритому повітрі в складних кліматичних умовах;
• відсутність необхідності в регулярному технічному обслуговуванні.

Застосування в мережах 110 кВ

Правильно підібраний обмежувач перенапруги 110 кВ знижує ймовірність пробою ізоляції, аварійного вимкнення обладнання та дороговартісного ремонту. При виборі ОПН враховуються найбільша тривало допустима робоча напруга, номінальний розрядний струм, клас пропускної здатності, довжина шляху витоку, кліматичне виконання, рівень забруднення атмосфери та особливості конкретної схеми підстанції.

ОПН 110 кВ є одним із ключових елементів захисту високовольтної мережі. Їх застосування дозволяє підвищити надійність роботи підстанційного обладнання, продовжити строк служби ізоляції та забезпечити стійку роботу енергосистеми при впливі грозових таі комутаційних перенапруг.

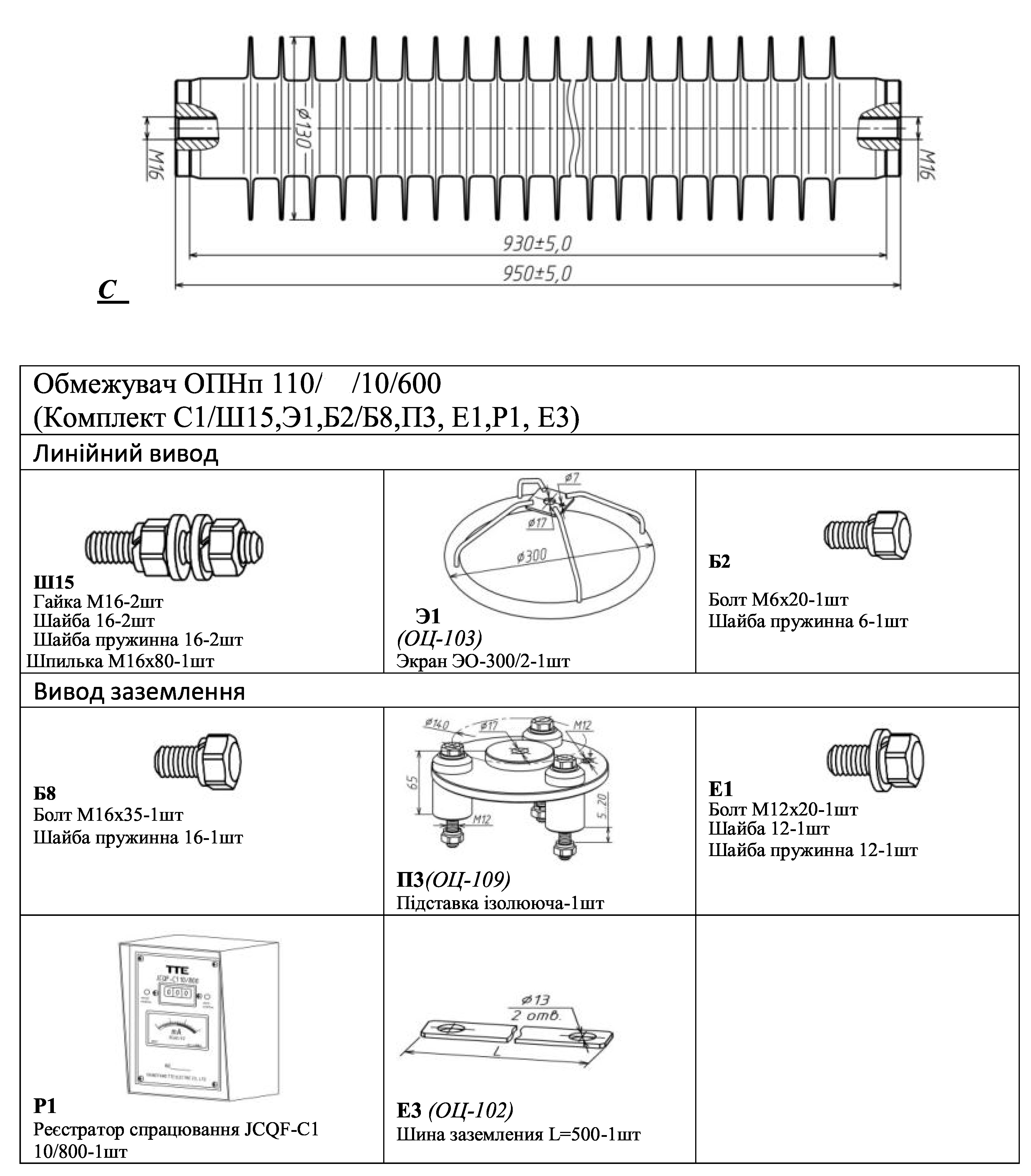

Комплект поставки:

• Обмежувач перенапруги;
• Паспорт на виріб;
• Керівництво з експлуатації, яке включає в себе креслення ОПН-110;
• Протокол заводських випробувань;
• Сертифікат
• На вимогу замовника обмежувачі перенапруги ОПН 110 можуть бути укомплектовані реєстратором спрацьовувань типу JCQ3, JCQF2, ИТ-Д1, РС-1М, EXCOUNT, або аналогічні та ізоляційною основою.

Обмежувачі перенапруги пройшли випробування в акредитованому випробувальному центрі, що має відповідну акредитацію, згідно з вимогами МЕК IEC 60099, ДСТУ IEC60099.

Обмежувачі перенапруги ОПНп-110/86/10/600 УХЛ1 є взаємозамінними з ОПН-П1-110/86/10/2 УХЛ1, ОПН-Н-110/86/10/2 УХЛ1, ОПНп-110/86/10/2/IV/УХЛ1, колонки вентильних розрядників РВС-35 У1 + РВС-15 У1.
